Les entraits de charpente : rôle, types et conseils pour bien choisir

Dans une construction traditionnelle, la solidité de la toiture repose avant tout sur la qualité de sa structure. Vous avez sûrement déjà entendu parler de la ferme, cet assemblage ingénieux qui maintient l’ensemble en équilibre. Parmi ses éléments essentiels, le rôle des entraits dans la charpente est souvent sous-estimé, alors qu’il garantit la résistance contre les forces qui pourraient fragiliser la toiture. Ces pièces, parfaitement positionnées, assurent la stabilité sur le long terme, en répartissant efficacement les charges. Dans cet article, vous découvrirez un guide complet pour comprendre, choisir et mettre en œuvre les entraits, avec des explications techniques claires, des exemples concrets et des conseils d’experts pour votre projet.

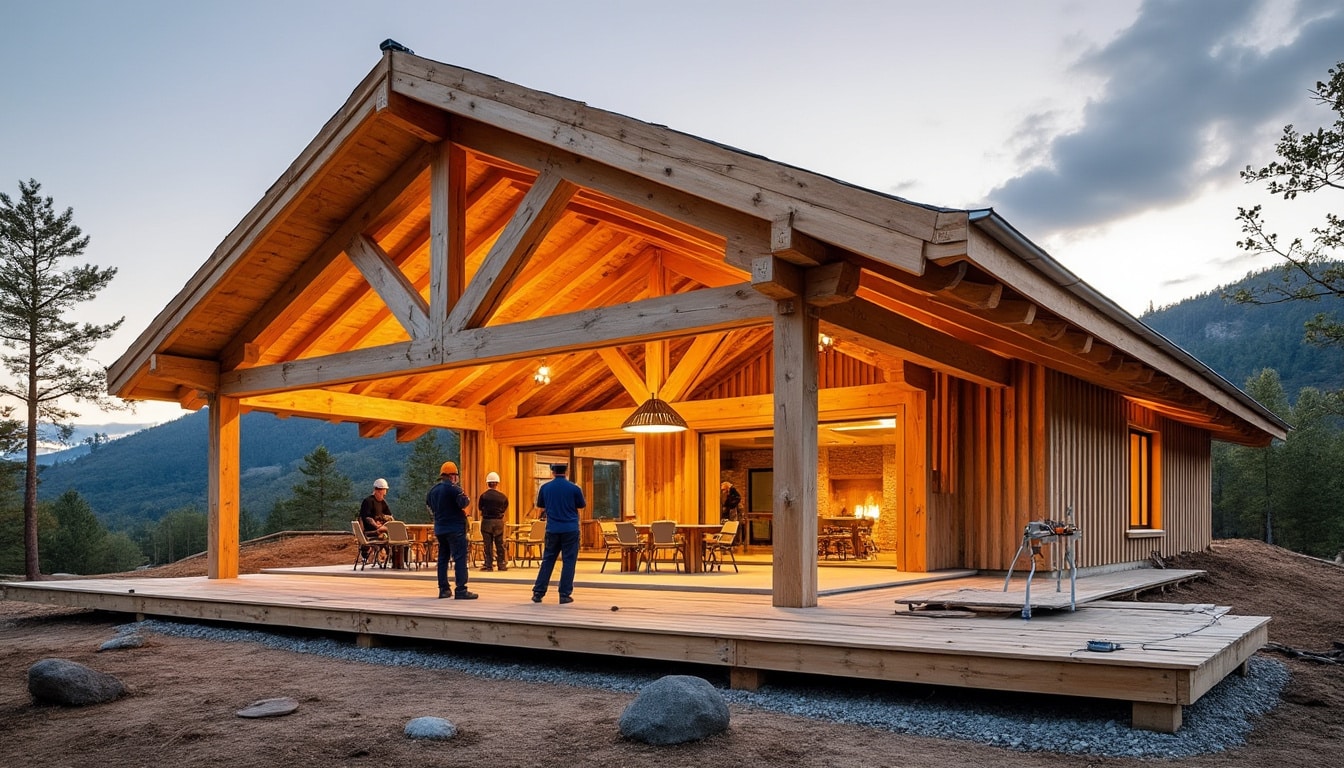

Comprendre la fonction essentielle de l’entrait dans une ferme de charpente

Définition claire de l’entrait et son positionnement dans la charpente

L’entrait est une pièce horizontale en bois qui constitue la base d’une ferme de charpente, cette structure triangulaire clé pour la stabilité d’une toiture. Positionné généralement à la liaison des arbalétriers, il joue un rôle de liaison entre les deux versants de la charpente, empêchant leur écartement sous le poids de la couverture. Si vous imaginez une ferme comme une balançoire, l’entrait serait la planche qui relie les deux supports pour maintenir l’équilibre. Ainsi, il est indispensable dans toute charpente traditionnelle pour assurer une cohésion mécanique entre les différentes pièces.

Dans la ferme, plusieurs pièces travaillent ensemble, mais l’entrait est la pièce en bois qui subit principalement des efforts de traction. En effet, sous le poids des tuiles, la neige ou le vent, il doit résister à ces forces qui tendent à écarter les arbalétriers vers l’extérieur. Cette fonction spécifique fait de l’entrait un élément irremplaçable pour la solidité de votre charpente. Sans un entrait correctement dimensionné et positionné, la ferme risque de se déformer, compromettant toute la structure.

Rôle mécanique de l’entrait face aux charges et efforts de traction

Le principal rôle mécanique de l’entrait dans la ferme est de s’opposer à l’effort de traction qui tend à ouvrir la structure sous la charge de la toiture. Lorsque le poids de la couverture exerce une pression, les arbalétriers sont poussés vers l’extérieur, et c’est précisément l’entrait qui contrecarre cette force. Il agit comme un câble en tension, maintenant les éléments ensemble et empêchant tout affaissement. Cette fonction est essentielle pour garantir la durabilité et la sécurité de la charpente.

Pour bien visualiser ce rôle, voici un tableau comparatif des efforts exercés sur les principales pièces d’une ferme :

Ainsi, l’entrait est la pièce qui travaille en traction, une caractéristique mécanique qui nécessite un choix précis du bois et de la section pour éviter toute défaillance.

Explorer les différents types d’entraits utilisés en charpenterie traditionnelle

Description des entraits simples et retroussés : formes et usages

En charpenterie traditionnelle, on rencontre plusieurs types d’entraits, chacun adapté à des contraintes spécifiques. L’entrait simple est une pièce droite qui relie directement les deux arbalétriers, utilisée pour des fermes aux portées modérées. En revanche, l’entrait retroussé est plus complexe : il possède une partie relevée vers le centre, permettant de dégager de l’espace sous la charpente, souvent pour aménager un comble.

Ces variantes permettent aux charpentiers de s’adapter aux besoins architecturaux et aux contraintes d’aménagement. Par exemple, dans certaines maisons anciennes de la région lyonnaise, l’entrait retroussé est privilégié pour offrir plus de hauteur sous plafond sans compromettre la solidité. Le choix du type d’entrait dépend donc autant de la structure que de l’usage final de l’espace sous la toiture.

Les assemblages traditionnels associés aux différents types d’entraits

Les entraits ne sont pas seulement des pièces en bois posées ; ils sont assemblés avec soin pour assurer la résistance globale de la ferme. Les assemblages traditionnels varient selon le type d’entrait utilisé. Par exemple, un entrait simple est souvent assemblé par un tenon-mortaise classique, tandis que l’entrait retroussé nécessite des assemblages plus complexes pour garantir la stabilité de sa partie relevée.

• Entrait simple : assemblage tenon-mortaise robuste
• Entrait retroussé : assemblage renforcé avec chevilles en bois
• Entrait moisé : renforcement par chevillage et doubles pièces
• Entrait retroussé moisé : combinaison des techniques précédentes
• Entait à enfourchement : assemblage spécifique pour zones à forte charge

Ces assemblages sont le fruit d’un savoir-faire transmis depuis des siècles, garantissant la pérennité des structures en bois.

Comprendre l’ensemble des pièces qui travaillent avec l’entrait dans la ferme

Présentation de l’arbalétrier et son interaction avec l’entrait

Dans la ferme, plusieurs pièces collaborent pour maintenir la toiture en équilibre. Parmi elles, l’arbalétrier est la pièce inclinée qui supporte directement la charge de la couverture. Il transmet cette charge vers la base de la charpente et exerce une pression vers l’extérieur, ce qui sollicite l’entrait en traction. Cette interaction est essentielle car, sans un entrait solide, les arbalétriers risqueraient de s’écarter et de déformer la structure.

Ainsi, l’arbalétrier et l’entrait fonctionnent en duo mécanique : l’arbalétrier encaisse la compression tandis que l’entrait résiste à la traction. Ce fonctionnement complémentaire est à la base de la stabilité de la ferme triangulée, concept clé en charpenterie traditionnelle.

Le rôle du poinçon dans la stabilité de la ferme triangulée

Le poinçon est la pièce verticale qui relie le sommet de la ferme à l’entrait, formant ainsi le troisième côté du triangle. Il travaille principalement en compression, soutenant la partie centrale de la charpente contre l’affaissement. En renforçant la liaison entre arbalétriers et entrait, le poinçon contribue à la rigidité globale de la ferme, empêchant tout mouvement excessif.

• Entrait : support horizontal en traction
• Arbalétrier : pièce inclinée en compression
• Poinçon : élément vertical en compression
• Contrefiches : renforts obliques pour stabiliser la ferme

Ce jeu de pièces forme une structure triangulée, la plus stable et efficace pour résister aux charges variables comme le vent ou la neige, ce qui explique son usage depuis des siècles dans les charpentes.

Quelles dimensions et caractéristiques techniques pour choisir un entrait adapté ?

Normes et sections courantes pour les entraits en bois

Choisir un entrait adapté à votre charpente repose sur plusieurs critères techniques précis, notamment la dimension et la section du bois utilisé. La section dépendra de la portée de la ferme, des charges attendues, ainsi que du type de bois employé. En moyenne, les entraits en sapin ou épicéa utilisés dans les charpentes traditionnelles présentent une section de 60×160 mm à 80×180 mm. Ces dimensions assurent une résistance suffisante à la traction tout en restant légères.

Les normes françaises, notamment la NF B52-001, précisent les dimensions minimales en fonction des charges et portées. Par exemple, pour une portée de 5 mètres, un entrait de section 60×160 mm est souvent recommandé. En revanche, pour des portées plus importantes, comme 8 mètres, la section peut atteindre 80×200 mm. Ces règles garantissent la sécurité et la durabilité de la charpente dans le temps.

Importance des dimensions dans la résistance mécanique de la charpente

Les dimensions de l’entrait influencent directement sa capacité à supporter les efforts de traction. Une section trop faible peut entraîner des déformations, voire des ruptures à moyen terme, surtout dans les régions où les charges de neige peuvent atteindre 100 kg/m², comme dans les montagnes jurassiennes ou les Alpes proches de Grenoble. À l’inverse, une section trop importante alourdit inutilement la charpente et augmente le coût du bois.

• Portée de la ferme
• Type de bois utilisé (résistance mécanique)
• Section transversale de l’entrait
• Charges permanentes et temporaires (neige, vent)

En suivant ces recommandations, vous vous assurez de choisir un entrait qui convient parfaitement à votre projet, garantissant une charpente solide et durable.

Les techniques d’assemblage pour fixer solidement un entrait dans une ferme

Assemblages traditionnels : tenon-mortaise et chevillés

Pour garantir la solidité d’une ferme, l’assemblage de l’entrait avec les autres pièces est crucial. Les charpentiers traditionnels utilisent principalement le tenon-mortaise, une technique vieille de plusieurs siècles. Le tenon, une excroissance taillée à l’extrémité de l’entrait, s’insère dans une mortaise creusée dans l’arbalétrier ou le poinçon. Ce type d’assemblage, souvent renforcé par des chevilles en bois, assure une liaison mécanique très résistante et durable, capable de supporter les forces importantes présentes dans la charpente.

Cette méthode demande un savoir-faire précis, car un assemblage mal réalisé peut compromettre la stabilité. Dans certaines régions comme la Bourgogne, il est courant de voir des assemblages de fermes anciennes datant de plus de 150 ans, toujours en parfait état grâce à ces techniques.

Méthodes modernes : clous, vis et connecteurs métalliques

Avec l’évolution des matériaux, les assemblages modernes intègrent souvent des techniques plus rapides et standardisées. Le clouage renforcé par des vis spécifiques et l’utilisation de connecteurs métalliques, comme les sabots de charpente, permettent de fixer solidement l’entrait en quelques minutes. Ces méthodes facilitent le montage sur chantier et assurent une bonne résistance mécanique, notamment dans les constructions industrielles ou les fermettes.

• Tenon-mortaise traditionnel avec chevillage
• Assemblage par clouage renforcé de vis
• Utilisation de connecteurs métalliques (sabots, équerres)
• Collage et pressage pour certains projets spécifiques

Ces techniques modernes, combinées aux méthodes anciennes, offrent aujourd’hui un large choix pour répondre aux exigences techniques et économiques de chaque projet.

Conseils pratiques pour choisir et installer un entrait adapté à votre projet de charpente

Critères pour bien choisir un entrait selon le type de charpente et l’usage

Lorsque vous envisagez d’installer un entrait pour votre charpente, plusieurs conseils d’experts peuvent vous guider. Tout d’abord, il est primordial de bien définir le type de charpente : traditionnelle ou fermette industrielle, car cela influence le choix des dimensions et du type d’entrait. Ensuite, prenez en compte l’usage de votre espace sous toiture : un comble aménagé nécessitera souvent un entrait retroussé pour optimiser la hauteur disponible.

Enfin, la qualité du bois est essentielle. Le sapin, l’épicéa ou le chêne sont des essences courantes, chacune offrant des résistances différentes. La provenance locale du bois, par exemple dans la région Auvergne-Rhône-Alpes, peut aussi jouer sur la durabilité et le coût.

Bonnes pratiques pour une installation durable et sécurisée

Pour garantir une pose réussie et durable, voici quelques conseils pratiques :

• Vérifiez que les dimensions de l’entrait correspondent aux normes en vigueur
• Assurez-vous que les assemblages soient réalisés avec soin, en privilégiant les techniques adaptées
• Contrôlez régulièrement l’état du bois, notamment en cas d’exposition à l’humidité

À l’inverse, deux erreurs fréquentes sont à éviter absolument :

• Poser un entrait avec une section insuffisante, ce qui peut entraîner des déformations
• Utiliser un bois de mauvaise qualité ou mal séché, augmentant le risque de fissures

En respectant ces conseils et en faisant appel à un professionnel qualifié, vous vous assurez que l’entrait jouera pleinement son rôle dans la stabilité de votre charpente.

FAQ – Questions fréquentes sur les entraits et leur utilisation en charpente

Quel est le rôle principal de l’entrait dans une ferme de charpente ?

L’entrait sert principalement à résister aux efforts de traction qui tendent à écarter les arbalétriers, assurant ainsi la stabilité et la cohésion de la ferme.

Quels types d’entraits sont les plus utilisés en charpenterie traditionnelle ?

Les principaux types sont l’entrait simple, l’entrait retroussé, l’entrait moisé, ainsi que leurs combinaisons, chacun adapté à des besoins spécifiques.

Comment choisir la bonne section pour un entrait en bois ?

Le choix dépend de la portée de la ferme, du type de bois, et des charges à supporter, avec des sections standards allant de 60×160 mm à 80×200 mm selon les cas.

Quelles sont les techniques d’assemblage recommandées pour les entraits ?

Les assemblages traditionnels tenon-mortaise, souvent chevillés, restent les plus solides, complétés par des méthodes modernes comme le clouage et l’utilisation de connecteurs métalliques.

Peut-on rénover une charpente en remplaçant uniquement l’entrait ?

Oui, mais il faut s’assurer que l’entrait neuf soit bien dimensionné et assemblé correctement pour maintenir l’intégrité de la ferme et éviter d’autres défaillances.
